Percobaan VI

8X Swicth SPDT dan LCD

1. Prosedur [Kembali]

• Rangkailah seperti rangkaian berikut
• Buka Arduino IDE dan masukan listing program
• Upload program ke arduino
• Variasikan tombol yang ditekan dan amati keluarannya pada LCD

2. Hardware dan diagram blok [Kembali]

•           Hardware





•          Digram Blok

3. Rangkaian Simulasi dan Prinsip kerja [Kembali]

• Rangkaian

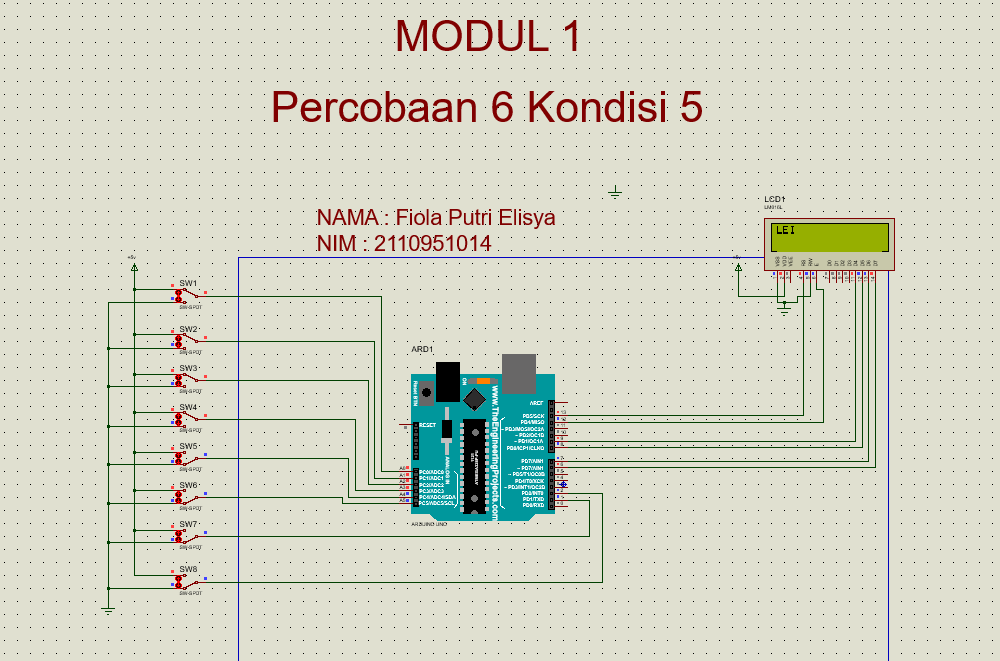

Switch 1-4 berlogika high

Switch 5-8 berlogika high

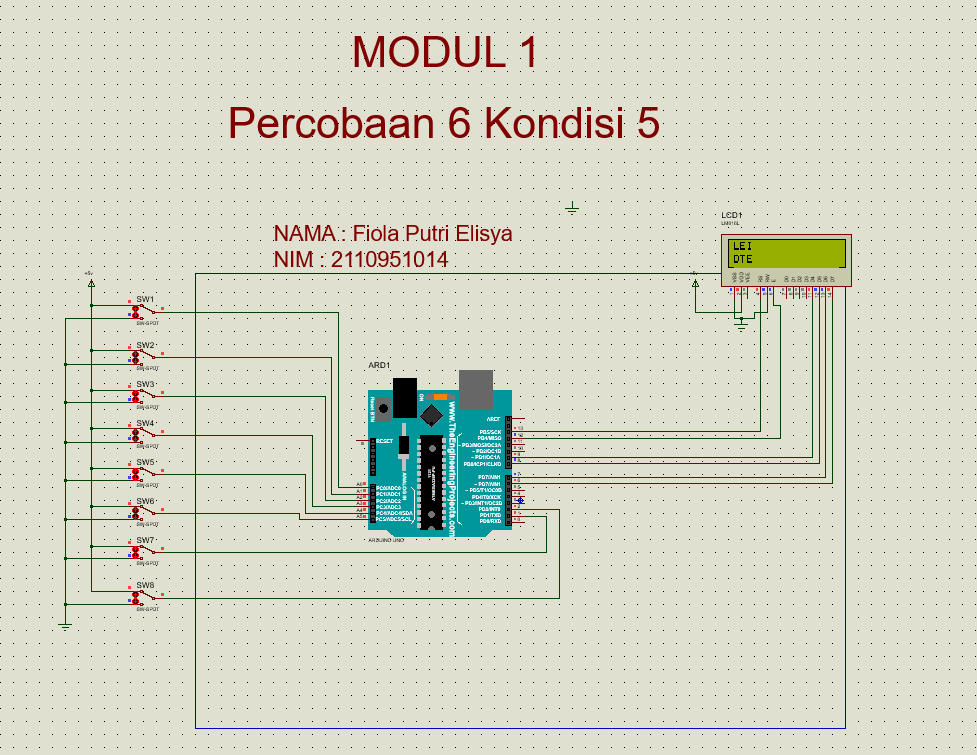

Swicth berlogika high semua

• Prinsip Kerja

Program diunggah ke Arduino Uno dan rangkaian pada proteus untuk mengontrol layar LCD serta membaca status dari beberapa tombol,

1) Dilakukan inisialisasi komunikasi serial dan LCD, serta penugasan pin yang terhubung ke tombol sebagai input di dalam bagian setup().

2) Dalam bagian utama program, terjadi pengawasan terus-menerus terhadap status masing-masing tombol dengan menggunakan fungsi digitalRead()

Terdapat di kondisi, PB1-PB4 pada baris pertama (Button1 hingga Button4) ditekan, maka pesan "LEI" akan ditampilkan di baris pertama layar LCD.

Terdapat di kondisi, PB5-PB8 pada baris kedua (Button5 hingga Button8) ditekan, maka pesan "DTE" akan ditampilkan di baris kedua layar LCD.

Dan jika di proteus semua berlogika low dan tidak ada tombol yang ditekan, tampilan layar LCD akan dihapus.

4. FlowChart [Kembali]

• Flowchart

• Listing Program

#include <LiquidCrystal.h>

// Definisi pin untuk tombol dan LCD
#define PB1 A0
#define PB2 A1
#define PB3 A2
#define PB4 A3
#define PB5 A4
#define PB6 A5
#define PB7 2
#define PB8 1

// Inisialisasi objek untuk LCD
const int rs = 13, en = 12, d4 = 9, d5 = 8, d6 = 7, d7 = 6;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

// Variabel boolean untuk status tombol
bool Button1, Button2, Button3, Button4, Button5, Button6, Button7, Button8;

void setup() {
  // Inisialisasi komunikasi serial dan LCD
  Serial.begin(9600);
  lcd.begin(16, 2); // Inisialisasi LCD 16x2
  // Konfigurasi pin tombol sebagai input
  pinMode(PB1, INPUT);
  pinMode(PB2, INPUT);
  pinMode(PB3, INPUT);
  pinMode(PB4, INPUT);
  pinMode(PB5, INPUT);
  pinMode(PB6, INPUT);
  pinMode(PB7, INPUT);
  pinMode(PB8, INPUT);
}

void loop() {
  // Baca status tombol
  Button1 = digitalRead(PB1);
  Button2 = digitalRead(PB2);
  Button3 = digitalRead(PB3);
  Button4 = digitalRead(PB4);
  Button5 = digitalRead(PB5);
  Button6 = digitalRead(PB6);
  Button7 = digitalRead(PB7);
  Button8 = digitalRead(PB8);

  // Tampilkan pesan pada LCD berdasarkan status tombol
  if (Button1 || Button2 || Button3 || Button4) {
    lcd.setCursor(0, 0); // Posisi kursor di kolom 1, baris 1
    lcd.print("LEI"); // Menampilkan pesan "LEI" di kolom 1
  }
  else if (Button5 || Button6 || Button7 || Button8) {
    lcd.setCursor(0, 1); // Posisi kursor di kolom 1, baris 2
    lcd.print("DTE"); // Menampilkan pesan "DTE" di kolom 1
  }
  else {
    lcd.clear(); // Membersihkan tampilan LCD jika tidak ada tombol yang ditekan
  }

  delay(100); // Tambahkan penundaan agar tampilan tidak berubah terlalu cepat
}

5. Kondisi [Kembali]

        Button 1 - 4 menampilkan “LEI” di kolom 1 ,button 5 - 8 menampilkan “DTE” di kolom 2 (Percobaan 6 Kondisi 5)

6. Video Simulasi [Kembali]

7. Download File [Kembali]

Download HMTL Klik disini

Download Simulasi Rangkaian Klik disini

Gambar Simulasi  Klik disini

Download Video Simulasi Klik disini

Listring Program  Klik disini

Download Datasheet ARDUINO UNO klik disini

Download Datasheet LCD 2X16 klik disini
