FIOLA PUTRI ELISYA

TP MODUL 1 PERCOBAAN 4

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware dan diagram blok

3. Rangkaian Simulasi dan Prinsip kerja

Percobaan IV
Keypad dan LCD

1. Prosedur [Kembali]

Rangkailah seperti rangkaian berikut
Buka Arduino IDE dan masukan listing program
Upload program ke arduino
Variasikan tombol yang ditekan dan amati keluarannya pada LCD

2. Hardware dan diagram blok [Kembali]

Hardware

Digram Blok

3. Rangkaian Simulasi dan Prinsip kerja [Kembali]

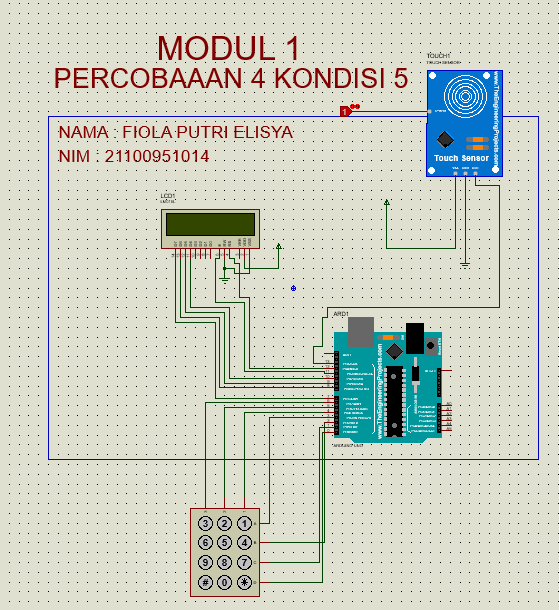

Rangkaian

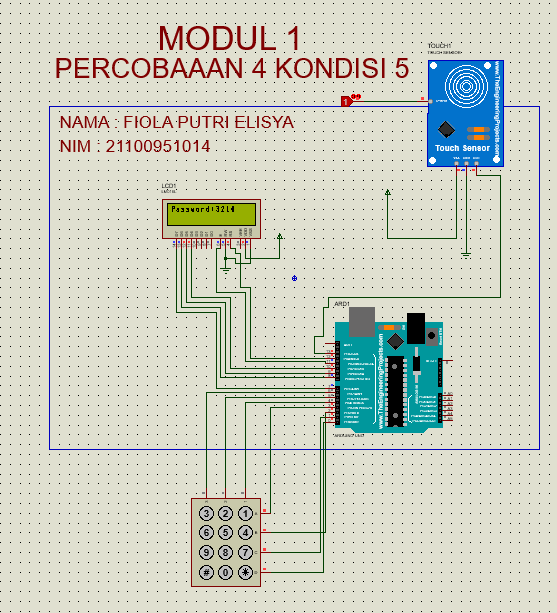

setelah dijalankan

Prinsip Kerja

Jalan kerja pada rangkaian ini ialah dimana sensor touch merupakan input keypad sebagai input dan lcd merupakan Output yang dimana ketika keypad ditekan akan mengeluarkan tulisan tombol pada lcd dan ketika ir touch berlogika 1 sekaligus keypad ditekan berdasarkan pasword yang benar maka LCD akan hidup

Ketika program berjalan dan diunggah ke Arduino, layar LCD akan menampilkan pesan "Masukkan password:". Kemudian, program akan terus berjalan dalam loop utama, menunggu input dari pengguna. Jika pengguna memasukkan karakter dari keypad sebelum password dimasukkan, karakter tersebut akan ditampilkan di layar LCD, memungkinkan pengguna memasukkan karakter password satu per satu.

Ketika sensor sentuh terdeteksi dan password belum dimasukkan, pesan di layar LCD akan dihapus dan diganti dengan "Password:", menandakan dimulainya proses memasukkan password. Selanjutnya, program akan memasuki loop untuk membaca input dari keypad dan menampilkan karakter yang dimasukkan di layar LCD. Proses ini akan berlanjut hingga tombol "#" ditekan, menandakan bahwa pengguna telah selesai memasukkan password.

Setelah itu, program akan kembali ke awal dan siap untuk memulai proses memasukkan password lagi jika diperlukan. Saat disimulasikan di Proteus, prinsip kerjanya akan sama dengan di dunia nyata, di mana pengguna akan melihat pesan yang sama dan berinteraksi dengan keypad dan layar LCD seperti yang dijelaskan di atas.

4. FlowChart [Kembali]

Flowchart

Listing Program

#include <Keypad.h>
#include <LiquidCrystal.h>

const int numRows = 4; // Jumlah baris keypad
const int numCols = 3; // Jumlah kolom keypad

// Matriks untuk keypad
char keymap[numRows][numCols] = {
  {'1','2','3'},
  {'4','5','6'},
  {'7','8','9'},
  {'*','0','#'}
};

// Pin untuk keypad
byte rowPins[numRows] = {3, 2, 1, 0};
byte colPins[numCols] = {4, 5, 6};

Keypad keypad = Keypad(makeKeymap(keymap), rowPins, colPins, numRows, numCols);

LiquidCrystal lcd(12, 11, 10, 9, 8, 7); // (RS, E, D4, D5, D6, D7)

const int touchSensorPin = 13; // Pin untuk sensor sentuh

bool passwordEntered = false; // Apakah password sudah dimasukkan

void setup() {
  lcd.begin(16, 2);
  pinMode(touchSensorPin, INPUT);
  lcd.print("Masukkan password:");
}

void loop() {
  char key = keypad.getKey();
  if (key != NO_KEY && !passwordEntered) {
    lcd.print(key);
  }

  if (digitalRead(touchSensorPin) == HIGH && !passwordEntered) {
    // Sensor sentuh aktif, minta masukkan password
    lcd.clear();
    lcd.print("Password:");
    passwordEntered = true;
    // Tunggu sampai tombol keypad ditekan dan tampilkan karakter pada LCD
    while (true) {
      char key = keypad.getKey();
      if (key != NO_KEY) {
        lcd.print(key);
      }
      // Keluar dari loop jika tombol "#" ditekan
      if (key == '#') {
        break;
      }
    }
  }
}

5. Kondisi [Kembali]

Sertakan Touch sensor dan tampilan masukkan password pada LCD ketika sensor berlogika HIGH maka password dapat dimasukkan (Kondisi →Percobaan 4 Kondisi 5)
